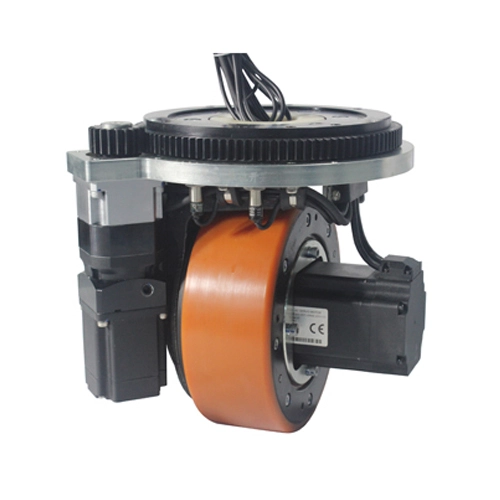

HW210 عجلة القيادة الأفقية

تم تصميمها للاندماج في AGVs ، مكدفات البليت ، ومنصات العمل المتنقلة ، وتجمع سلسلة HW210 بين محرك سيرفو عالي العزم والتحكم الدقيق في التوجيه في حزمة واحدة قوية.

مواصفات عجلة القيادة الأفقية HW210

معلمة الأداء الرئيسية
نموذج		HW210-SM750-48-B	HW210-SM1000-48-B
	مؤشر برفومنس	المعلَمة	المعلَمة
محرك السفر	نوع المحرك	محرك سيرفو متزامن دائم المغناطيس	محرك سيرفو متزامن دائم المغناطيس
	قوة المحرك كيلو واط	0.75	1
	الجهد الخامس	48	48
	تصنيف التيار أ	19	26.4
	عزم الدوران المقنن نانومتر	2.39	3.18
	السرعة المقدرة r/min	3000	3000
	نوع الطلب	مرسل عالى	مرسل عالى
علبة التروس	نوع المخفض	تخفيض السرعة الثانوية	تخفيض السرعة الثانوية
علبة التروس	نسبة المخفض	تقييم: 1	تقييم: 1
فرامل	عزم دوران الفرامل نانومتر	6	6
فرامل	الجهد المقنن	DC24	DC24
عجلة	مادة مضلعة	البولي يوريثيرين/المطاط	البولي يوريثيرين/المطاط
عجلة	حجم العجلة	Φ210x75	Φ210x75
جزء التوجيه	نوع المحرك	محرك سيرفو متزامن دائم المغناطيس	محرك سيرفو متزامن دائم المغناطيس
	قوة المحرك كيلو واط	0.2	0.2
	الجهد الخامس	48	48
	تصنيف التيار أ	5.1	5.7
	عزم الدوران المقنن نانومتر	0.64	0.64
	السرعة المقدرة r/min	3000	3000
	نوع المخفض	تخفيض السرعة الثانوية	تخفيض السرعة الثانوية
	نسبة التخفيض	تقييم: 1	تقييم: 1
	نوع الطلب	مغلف كرمنتال/التشفير المطلق	مغلف كرمنتال/التشفير المطلق
أخرى	زاوية الحد من التوجيه	± Not °	± Not °
	سرعة السفر م/دقيقة	0-72	0-72
	الجر تصنيفا ن	570	748
	تحمل القدرة كجم	700	700
	الوزن الصافي كجم	36	34
نسبة التخفيض اختيارية: من من من. تستخدم للروبوتات المتنقلة (AGV) ، مكدفات البليت ، شاحنات البليت ، كاسحات ، شاحنات العمل الجوية ، إلخ.

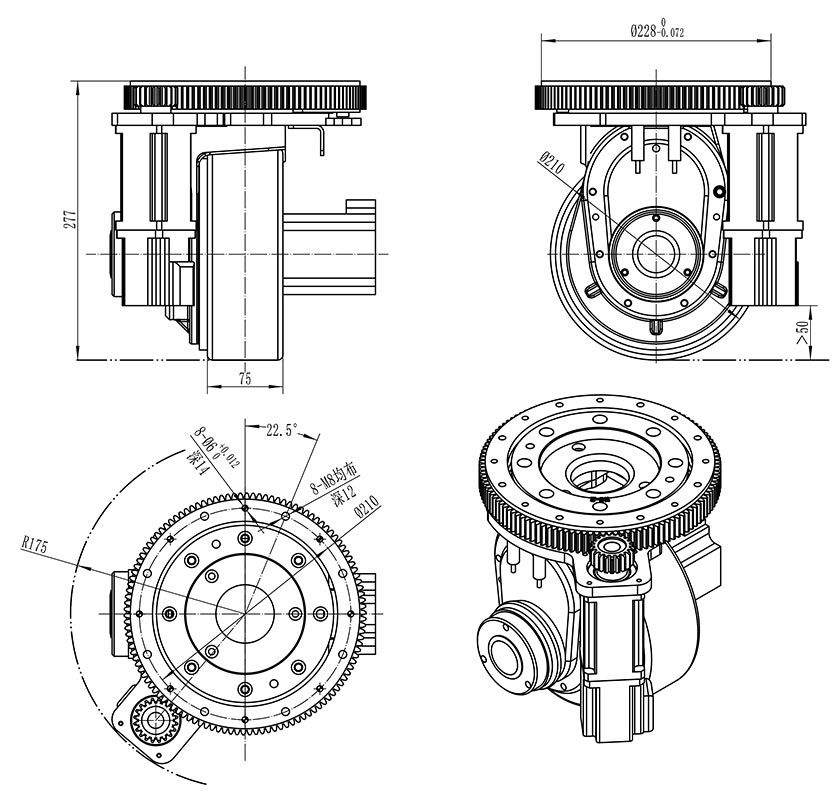

hw210 horizontal drive wheel

ملامح HW210 عجلة القيادة الأفقية

1. تكامل عالي وقابلية للتكيف ؛ موفر للمساحة مقارنة بطريقة التحكم التفاضلي لعربات AGV التقليدية ، تتمتع عجلات القيادة الأفقية لدينا بدرجة عالية من التكامل وقابلية قوية للتكيف. عند استخدامها مع نظام مؤازر ، فإنها توفر دقة أعلى واستجابة أسرع.

2. التصميم الهيكلي العقلاني يتم تثبيت محرك الدفع الأفقي أفقيًا ، مما يؤدي إلى ارتفاع إجمالي منخفض. مناسبة للمعدات مع متطلبات الارتفاع

3. مكونات عالية الجودة نختار مكونات دعم عالية الجودة داخل الصناعة. بالإضافة إلى الخبرة الغنية لمهندسينا ، خضعت هذه العجلات لاختبارات صارمة.

4. أداء موثوق به مع نصف قطر دوران صغير ، هيكل مدمج ، انتقال سلس ، وكفاءة عالية. تلتقي فئة العزل للمحرك بالفئة H ، وتصل فئة الحماية إلى IP54 ، ولديها قدرة تحميل زائدة قوية.

5. القدرة على التكيف قوية تم تجهيز المكونات الأساسية مع نظام مقاوم للصدمات ، والتي يمكن أن تقاوم بشكل فعال الآثار العرضية أثناء النقل والاستخدام. بالنسبة لبعض المنتجات مثل تلك المصممة خصيصًا لصناعة البناء ، يتم استخدام أغلفة سبائك الألومنيوم ، وهي خفيفة الوزن. تصل فئة حماية المحرك إلى IP67 ، كما أن الفرامل الكهرومغناطيسية محمية بالكامل ، تتكيف مع ظروف العمل القاسية.

6. التخصيص وضمان الجودة لدى الشركة القدرة على تخصيص المشاريع غير القياسية. علاوة على ذلك ، يتم تطبيق رقابة صارمة على الجودة في جميع الجوانب من R & D إلى الإنتاج.

المزايا الرئيسية لعجلة القيادة الأفقية HW210

نظام محرك سيرفو:

محرك السفر: 0.75 كيلو وات/1 كيلو وات خيارات (48 فولت) مع عزم دوران 3.8 نانومتر

محرك التوجيه: 0.2 كيلو وات مع: نسبة تخفيض 1 للمنعطفات الدقيقة ± ، °

أداء الخدمة الشاقة:

أعلى سرعة 72 م/دقيقة-قوة الجر 748N

تكوين مرن:

خيارات إطارات البولي يوريثين/المطاط: خيارات التشفير الإضافية/المطلقة

أثبتت الصناعة:

تخفيض السرعة الثانوية للمتانة _ الفرامل الكهرومغناطيسية DC24V

مثالية لـ: مركبات موجهة آلية _ روبوتات المستودعات _ كاسحات صناعية

أبرز التقنية:

• خيارات نسبة التخفيض: 1000 أو 1: 1

• تصميم مدمج: ø210 × 75 حجم العجلات

• السلامة المعتمدة: متوافقة كهربائيًا وميكانيكيًا

تم تصميمها لنقل المزيد باستخدام أقل-حل محرك أفقي أكثر ذكاءً
