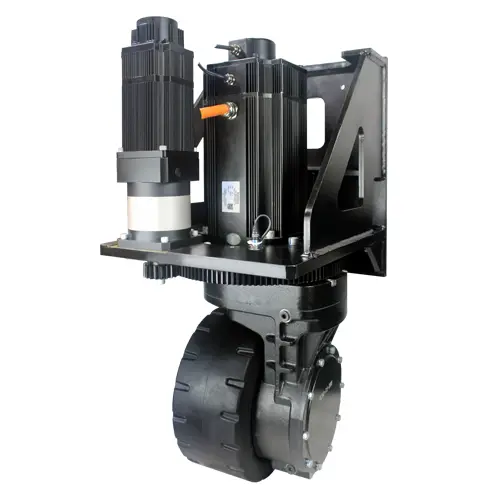

عجلة قيادة عمودية HL343

تدمج عجلة القيادة hllمحرك رأسي قوي 54.343 تيار متردد (عزم دوران 14.8 نانومتر) مع توجيه مؤازر 0.75 كيلو وات (± ~ °) من خلال: 1 كيلو وات و: 1 نسبة تخفيض. تتميز بعجلات φ343 × our ، فهي توفر سرعة من متر/دقيقة وسعة من أجل AGVs الثقيلة وأنظمة النقل الصناعي ، مع تكوينات تشفير اختيارية.

مواصفات عجلة القيادة العمودية HL343

معلمة الأداء الرئيسية
نموذج		HL343-AC4500-48-22
	مؤشر برفومنس	المعلَمة
محرك السفر	نوع المحرك	محرك حث التيار المتردد
	قوة المحرك كيلو واط	4.5
	الجهد الخامس	48
	تصنيف التيار أ	107
	عزم الدوران المقنن نانومتر	14.8
	السرعة المقدرة r/min	2890
	نوع الطلب	مشفر تدريجي
علبة التروس	نوع المخفض	تخفيض السرعة الثانوية
علبة التروس	نسبة المخفض	سد: 1
فرامل	عزم دوران الفرامل نانومتر	40
فرامل	الجهد المقنن	DC24
عجلة	مادة قلابة	البولي يوريثيرين/المطاط
عجلة	حجم العجلة	343x140
جزء التوجيه	نوع المحرك	محرك سيرفو متزامن دائم المغناطيس
	قوة المحرك كيلو واط	0.75
	الجهد الخامس	48
	تصنيف التيار أ	19
	عزم الدوران المقنن نانومتر	2.39
	السرعة المقدرة r/min	3000
	نوع المخفض	تخفيض تروس كوكبي ثانوي
	نسبة التخفيض	، 1
	نوع الطلب	مشفر تزايدي/مشفر مطلق
أخرى	زاوية الحد من التوجيه	± Not °
	سرعة السفر م/دقيقة	0-مكعب
	الجر تصنيفا ن	1700
	تحمل القدرة كجم	3000
	الوزن الصافي كجم	120
تستخدم للروبوتات المتنقلة (AGV) ، مكدفات البليت ، شاحنات البليت ، كاسحات ، شاحنات العمل الجوية ، إلخ.

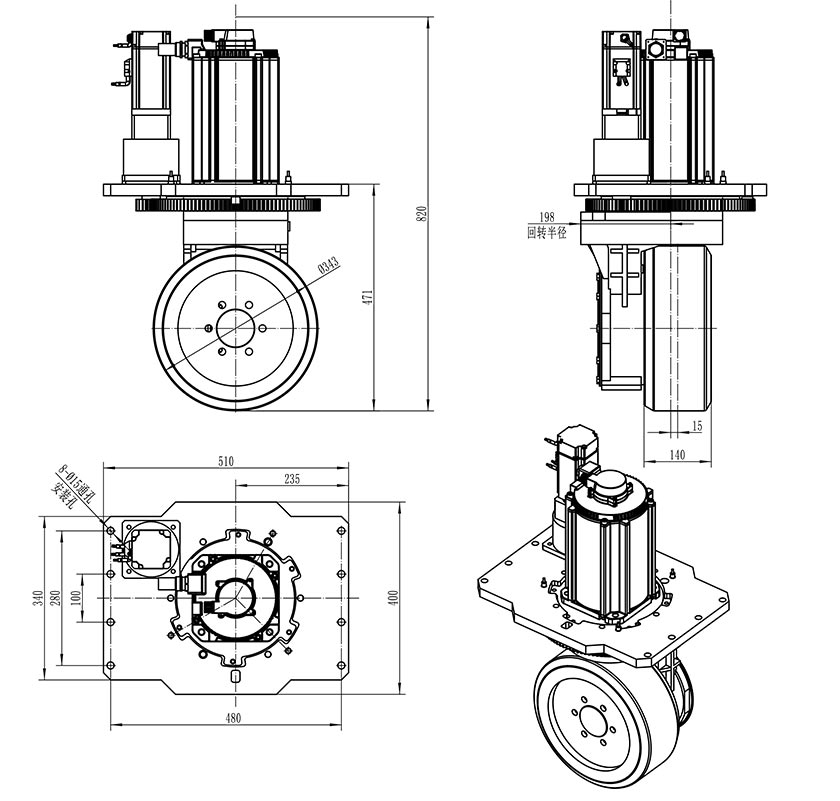

hl343 vertical steering drive wheel drawing

مزايا وفوائد عجلة القيادة العمودية HL343

قدرة حمولة عالية: بسعة حمل ، تدعم هذه العجلة الخدمة الثقيلة AGVs أو المنصات الآلية التي تحمل حمولات كبيرة.
جر قوي: يضمن السحب المصنف N قبضة صلبة وقوة دفع تحت الحمل ، مما يحسن الموثوقية والأداء.
سرعة سفر عالية: تصل إلى ~ ، m.min توفر حركة كبيرة لتطبيقات النقل الصناعي ، مما يسمح بإنتاجية لائقة.
محرك محرك قوي: يوفر المحرك التعريفي بقدرة kW قاعدة قيادة قوية ، ومناسبة للواجبات الصعبة (المنحدرات ، الأحمال الكبيرة ، الدورات المتكررة).
حجم عجلة مدمجة ولكن إطار: إطار φ343 × ، يوفر مساحة تلامس أرضية ثابتة وامتصاص جيد للصدمات ، مع مادة البولي يوريثان/المطاط التي توفر المتانة واللف السلس.
آلية توجيه متكاملة: مع محرك توجيه مخصص وحد توجيه ± ° ، تدعم الوحدة القدرة على المناورة ، وهي مفيدة بشكل خاص في الخدمات اللوجستية الداخلية أو ممرات المستودعات الضيقة.
الفرامل المضمنة: توفر الفرامل المدمجة الأمان وتمنع الحركة غير المرغوب فيها عند إيقاف السيارة أو إيقافها.
التصميم الرأسي الفعال للمساحة: كونها عجلة قيادة عمودية يعني أن محور القيادة عمودي ، مما يتيح التركيبات تحت الهيكل أو في التصاميم المدمجة ، وهو أمر مفيد للمركبات المنخفضة المستوى.
المرونة لمصممي النظام: مع تفاصيل المواصفات مثل مواد الإطارات ونوع المحرك ونسبة التخفيض المحددة بوضوح والمصممين يعرفون ما يمكن توقعه ويمكنهم التكامل وفقًا لذلك.
