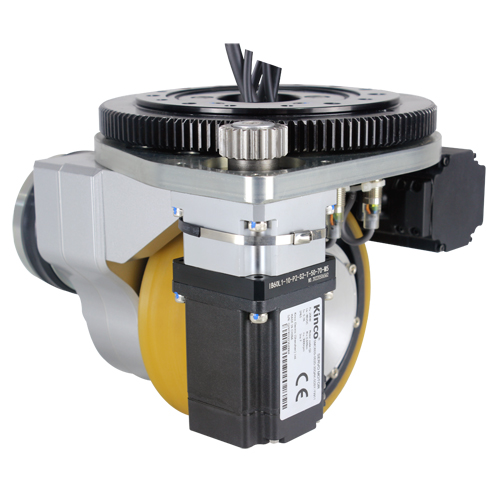

عجلة قيادة أفقية HW150

تم تصميم HW150 لروبوتات معالجة المواد الصغيرة AGVs ، ويوفر سعة تحميل للضوضاء مع تشغيل منخفض للغاية. ملفها النحيف يناسب التطبيقات ذات المساحة المحدودة.

مواصفات عجلة القيادة الأفقية HW150

معلمة الأداء الرئيسية
نموذج		HW150-SM400-48-36-JAC
	مؤشر برفومنس	المعلَمة
محرك السفر	نوع المحرك	محرك سيرفو متزامن دائم المغناطيس
	قوة المحرك كيلو واط	0.4
	الجهد الخامس	48
	تصنيف التيار أ	10.1
	عزم الدوران المقنن نانومتر	1.27
	السرعة المقدرة r/min	3000
	نوع الطلب	مرسل عالى
علبة التروس	نوع المخفض	تخفيض السرعة الثانوية
علبة التروس	نسبة المخفض	، 1
فرامل	عزم دوران الفرامل نانومتر	4
فرامل	الجهد المقنن	DC24
عجلة	مادة قلابة	البولي يوريثيرين/المطاط
عجلة	حجم العجلة	150x55
جزء التوجيه	نوع المحرك	محرك سيرفو متزامن دائم المغناطيس
	قوة المحرك كيلو واط	0.2
	الجهد الخامس	48
	تصنيف التيار أ	5.1
	عزم الدوران المقنن نانومتر	0.64
	السرعة المقدرة r/min	3000
	نوع المخفض	تخفيض السرعة الثانوية
	نسبة التخفيض	63:1
	نوع الطلب	مغلف كرمنتال/التشفير المطلق
أخرى	زاوية الحد من التوجيه	± Not °
	سرعة السفر م/دقيقة	0-39
	الجر تصنيفا ن	540
	تحمل القدرة كجم	400
	الوزن الصافي كجم	22
نسبة التخفيض اختيارية: 20 +. تستخدم للروبوتات المتنقلة (AGV) ، مكدفات البليت ، شاحنات البليت ، كاسحات ، شاحنات العمل الجوية ، إلخ.

الملامح الرئيسية لعجلة القيادة الأفقية HW150

محرك سفر سيرفو 0.4 كيلو وات (48 فولت)
محرك توجيه سيرفو 0.2kw
خيارات إطارات البولي يوريثين/المطاط

مثالية لـ:

خطوط تجميع المصنع
روبوتات نقل طبية
مكدسات البليت
AGVs
روبوت مكنسة

حجم صغير ، أداء كبير.

مزايا وفوائد عجلة القيادة الأفقية HW150

الحجم الصغير والكفاءة في المساحة: بقطر عجلة صغير نسبيًا (φ150 مم) ووزن صافي إجمالي خفيف (~ 22 42) ، إن HW150 مناسب تمامًا للتطبيقات التي يكون فيها ارتفاع أو مساحة النقل تحت العربة محدودة (e. ز. ، AGVs الصغيرة ، شاحنات البليت ، الروبوتات المتنقلة الداخلية).
حمولة كافية للخدمة الخفيفة/المتوسطة: قدرة حمل تبلغ ~ ، تعني أن هذه العجلة يمكن أن تدعم العديد من المنصات المتنقلة الأصغر دون الحاجة إلى هندسة محركات قيادة شاقة.
قدرة توجيه دقيقة: تخفيض محرك التوجيه المدمج ، بزاوية حد ± ° ، يوفر القدرة على المناورة الجيدة في الأماكن المغلقة الضيقة-وهو أمر مفيد للتنقل في الممرات الضيقة.
أداء محرك مصقول: يوفر محرك محرك محرك وعلبة تروس كيلو وات عزم دوران كافٍ (عند تخفيضه) للجر المقنن في جميع أنحاء العالم ، مما يدعم حركة الأحمال المعتدلة مع الثبات.
تشطيب هادئ واحترافي: خيارات الإطارات (البولي يوريثين/المطاط) ومعدات القيادة المدمجة تقترح تشغيل أكثر هدوءًا وركوب أكثر سلاسة ، وهو أمر مهم في الإعدادات الداخلية (المستودعات والمصانع) حيث يجب تقليل الضوضاء والاهتزاز.
المرونة والتخصيص: تسمح نسب الخفض الاختيارية للمكامل بتخصيص المفاضلة بين السرعة وعزم الدوران لتتناسب مع متطلبات السيارة (السرعة مقابل الحمولة).
الدمج الكامل لتوجيه القيادة: دمج مكونات القيادة والتوجيه في وحدة واحدة يبسط التركيب ، والأسلاك ، وتكامل نظام التحكم ، ويقلل من عدد المكونات المستقلة التي يجب على مصمم النظام تحديدها.
انخفاض النفقات العامة للصيانة: مع مجموعة متكاملة للعجلات مصممة بذكاء ، وروابط متحركة أقل على الأرجح وكبلات أبسط تقلل نقاط الفشل المحتملة ؛ الفرامل وعلبة التروس مدمجة.
مناسبة لمجموعة واسعة من التطبيقات: كما تنص المواصفات ، مثالية لخطوط تجميع المصنع ، روبوتات النقل الطبي ، مكدسات البليت ، AGVs ، روبوتات الكناس إلخ.
