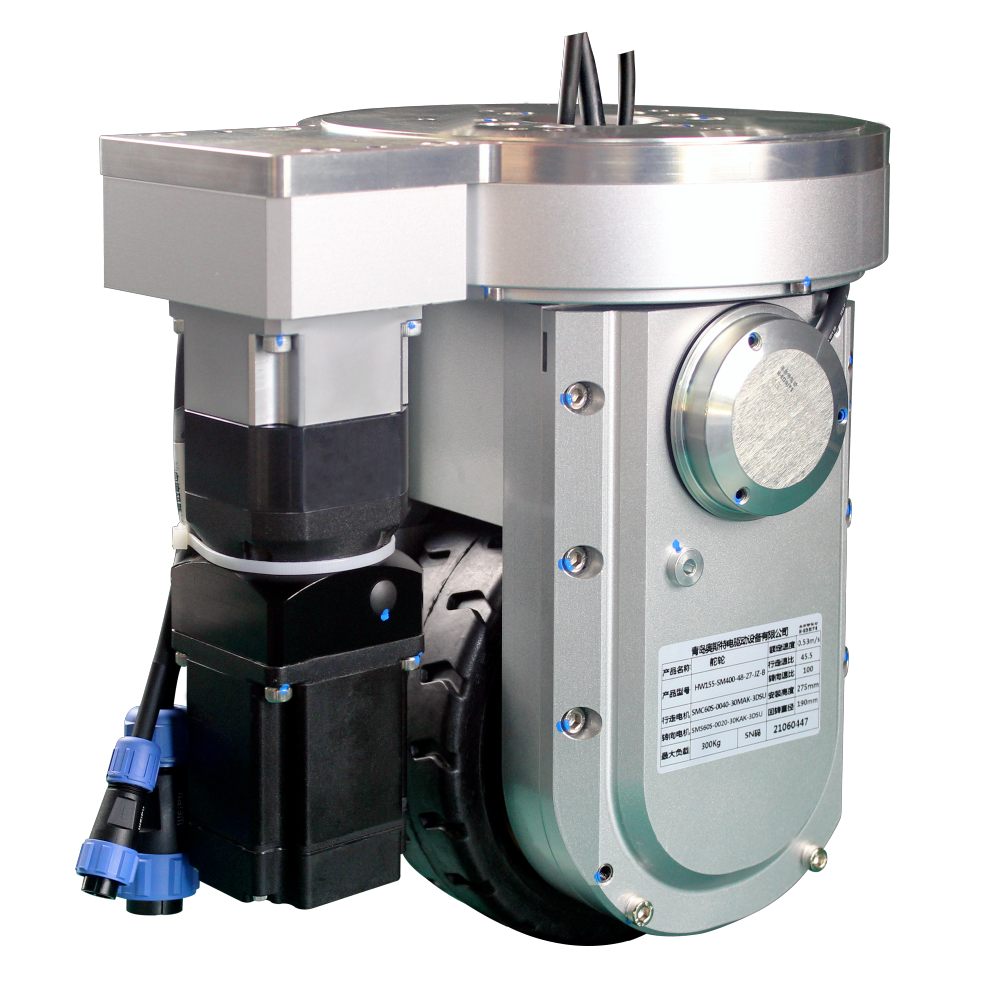

عجلة قيادة روبوت البناء HW155

عجلات قيادة صناعية خاصة مصنوعة حسب الطلب ، بمستوى الحماية الإجمالي IP54 ؛ باستخدام نظام مؤازرة منخفض الجهد ، يدعم أساليب التحكم المختلفة مثل العلة والمودات وحافلات إيثركات والبقول ؛ يتميز الهيكل الميكانيكي المصمم خصيصًا بخصائص ارتفاع التثبيت المناسب ونصف القطر الدوار الصغير للغاية ؛ تتميز الفرامل الخارجية وتصميم العجلات القابل للفصل بسهولة بخصائص الهيكل الموثوق به ، وتوليد الحرارة المنخفض ، ومعدل الفشل المنخفض ، وسهولة الصيانة.

مواصفات عجلة قيادة روبوت البناء HW155

معلمة الأداء الرئيسية
نموذج		HW155-SM400-48-JD-C
	مؤشر برفومنس	المعلَمة
محرك السفر	نوع المحرك	محرك سيرفو متزامن مغناطيسي دائم
	قوة المحرك كيلو واط	0.4
	الجهد الخامس	48
	تصنيف التيار أ	10.1
	عزم الدوران المقنن نانومتر	1.27
	السرعة المقدرة r/min	3000
	نوع الطلب	مرسل عالى
علبة التروس	نوع المخفض	تخفيض السرعة الثانوية
علبة التروس	نسبة المخفض	، 1
فرامل	عزم دوران الفرامل نانومتر	4
فرامل	الجهد المقنن	DC24
عجلة	مادة قلابة	البولي يوريثيرين/المطاط
عجلة	حجم العجلة	Φ155x55
جزء التوجيه	نوع المحرك	محرك سيرفو متزامن دائم المغناطيس
	قوة المحرك كيلو واط	0.2
	الجهد الخامس	48
	تصنيف التيار أ	5.1
	عزم الدوران المقنن نانومتر	0.64
	السرعة المقدرة r/min	3000
	نوع المخفض	تخفيض السرعة الثانوية
	نسبة التخفيض	تقييم: 1
	نوع الطلب	مغلف كرمنتال/التشفير المطلق
أخرى	زاوية الحد من التوجيه	± كاني °
	سرعة السفر م/دقيقة	0-32
	الجر تصنيفا ن	670
	تحمل القدرة كجم	300
	الوزن الصافي كجم	29
تستخدم للروبوتات المتنقلة (AGV) ، مكدفات البليت ، شاحنات البليت ، كاسحات ، شاحنات العمل الجوية ، إلخ.

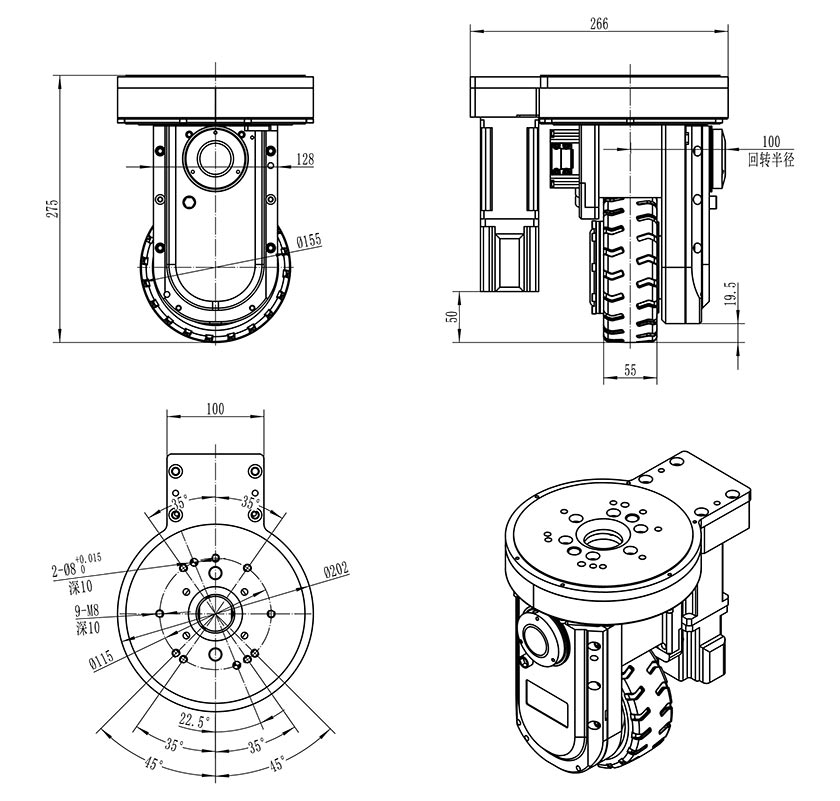

hw155 construction robot drivewheel2

الملامح الرئيسية لعجلة قيادة روبوت البناء HW155

مستوى الحماية الكلي: IP54
تم تصنيف التجميع إلى IP54 ، مما يعني أنه محمى من دخول الغبار (محدود) ومياه الرش من أي اتجاه.
يدعم واجهات/بروتوكولات التحكم المتعددة
يمكن أن تعمل مع أساليب التحكم مثل العلبة والموبوس والإثركات والتحكم في النبض.
تصميم ميكانيكي مدمج/نصف قطر دوران صغير
تم تحسين الهيكل الميكانيكي لارتفاع التثبيت المنخفض ونصف القطر الدوار الصغير جدًا ، مما يساعد على المناورة في المساحات الضيقة.
الفرامل الخارجية وتصميم عجلة قابلة للفصل
تتضمن فرامل خارجية ، وقد تم تصميم العجلة لتكون قابلة للفصل ، مما يسهل الصيانة والموثوقية.
توليد حرارة منخفضة ، معدل فشل منخفض
يهدف التصميم إلى تقليل تراكم الحرارة وتقليل نقاط الفشل.
مواصفات الأداء (السفر والتوجيه)

محرك السفر: محرك مؤازرة متزامن دائم ، مغناطيس بقدرة 48 فولت ، سرعة مقدر بدورة في الدقيقة.
تخفيض السرعة: 144: 1 للقيادة.
عزم دوران الفرامل: 4 نانومتر.
إطار العجلات: مادة البولي يوريثان/المطاط ؛ الحجم Ø155 × 55.
محرك التوجيه: كيلو وات ، 48 فولت ، مع اختزال: 1 ، حد التوجيه ± ، °.
سرعة السفر: 0-32 m/دقيقة.
الجر المقنن: من.
سعة الحمل: من من.
الوزن الصافي: 29

نطاق التطبيق المقصود
وهي مصممة للاستخدام في الروبوتات المتنقلة (AGVs) ، مكدسات البليت ، شاحنات البليت ، كاسحات ، شاحنات العمل الجوية ، إلخ.

مزايا عجلة قيادة روبوت البناء HW155

من هذه الميزات ، إليك المزايا أو المزايا التي يمكن للمستخدم (مصمم روبوت ، مدمج ، مشغل) توقعها:

ميزة	المزايا
حماية IP54	يوفر حماية معتدلة ضد الغبار والماء-مناسبة للعديد من البيئات الصناعية (ولكن ليس للتعرض الكامل للنفاثات المائية أو الغمر العميق)
دعم متعدد البروتوكولات (علبة ، مودبوس ، إيثركات ، نبضات)	دمج مرن في هياكل التحكم المختلفة ؛ أسهل في التفاعل مع أنظمة التشغيل الآلي المختلفة
تصميم مدمج ونصف قطر الدوران الصغير	جيد للقيود المكانية الضيقة ؛ المزيد من القدرة على المناورة في ضيقالجزر أو المعدات المدمجة
عجلة الفرامل الخارجية قابلة للفصل	صيانة أسهل-يمكنك استبدال أو خدمة العجلة أو الفرامل دون تفكيك الوحدة بأكملها
توليد حرارة منخفضة ومعدل فشل منخفض	يحسن الموثوقية والمتانة. فترة توقف أقل ، عمر خدمة أطول
الجر العالي والحمولة لائقة	مع قدرة الحمل ، يمكن أن تتعامل مع الأحمال المعتدلة مع الحفاظ على القبضة
نطاق سرعة مناسب ل AGVs الصناعية	سرعة سفر تصل إلى 32 م/دقيقة كافية للعديد من مهام التشغيل الآلي للمستودعات/المصنع
مرونة التوجيه (± ، °)	يتيح تعدد الاستخدامات في التوجيه انعطافات أكثر حدة وخفة حركة أفضل
مادة الإطار (بو/المطاط)	توازن جيد من المتانة ، قبضة ، امتصاص الصدمات ، وانخفاض الضوضاء مقابل المواد الصلبة
