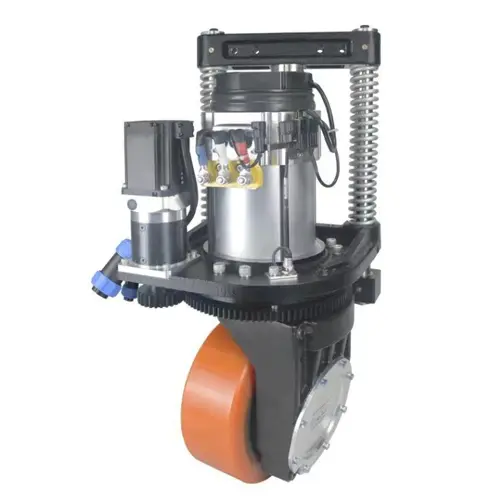

عجلة قيادة عمودية HL254

تجمع عجلة القيادة hllبين محرك رأسي 2.5 كيلو وات (عزم دوران 7.1 نانومتر) مع توجيه مؤازر 0.75 كيلو وات (دوران °) من خلال: 1 و: 1 نسبة تخفيض. تعمل عجلاتها φ254x100mm على توفير السرعة ، مع إطارات اختيارية غير تعليق ، والقدرة على إنشاء AGVs الثقيلة وأنظمة مناولة المواد الآلية.

مواصفات عجلة القيادة العمودية HL254

معلمة الأداء الرئيسية
نموذج		HL254-AC2500-48-24-FD-SM
	مؤشر برفومنس	المعلَمة
محرك السفر	نوع المحرك	محرك حث التيار المتردد
	قوة المحرك كيلو واط	2.5
	الجهد الخامس	48
	تصنيف التيار أ	60
	عزم الدوران المقنن نانومتر	7.1
	السرعة المقدرة r/min	3350
	نوع الطلب	مشفر تدريجي
علبة التروس	نوع المخفض	تخفيض السرعة الثانوية
علبة التروس	نسبة المخفض	تقييم: 1
فرامل	عزم دوران الفرامل نانومتر	16
فرامل	الجهد المقنن	DC24
عجلة	مادة قلابة	البولي يوريثيرين/المطاط
عجلة	حجم العجلة	Φ254x100
جزء التوجيه	نوع المحرك	محرك سيرفو متزامن دائم المغناطيس
	قوة المحرك كيلو واط	0.75
	الجهد الخامس	48
	تصنيف التيار أ	19
	عزم الدوران المقنن نانومتر	2.39
	السرعة المقدرة r/min	3000
	نوع المخفض	تخفيض تروس كوكبي ثانوي
	نسبة التخفيض	تقييم: 1
	نوع الطلب	جهاز تشفير مطلق
أخرى	زاوية الحد من التوجيه	49 ° دوارة
	سرعة السفر م/دقيقة	0-واي
	الجر تصنيفا ن	1180
	تحمل القدرة كجم	1560
	الوزن الصافي كجم	105
إطار غير تعليق يمكن أن يكون اختياريًا تستخدم للروبوتات المتنقلة (AGV) ، مكدفات البليت ، شاحنات البليت ، كاسحات ، شاحنات العمل الجوية ، إلخ.

مزايا وفوائد عجلة القيادة العمودية HL254

من هذه الميزات ، إليك المزايا العملية التي يمكنك توقعها (كمُدمج للنظام أو المصمم) عند استخدام عجلة القيادة العمودية HL254:

مُحسّن للمساحة وتصميم الشاسيه
لأنه تصميم محرك رأسي ، يمكنك تركيبه أسفل أو داخل السطح السفلي من الروبوت المحمول الخاص بك/AGV دون الحاجة إلى إزالة أفقية كبيرة. التي يمكن أن تحسن تصميم السيارة الشامل ، انخفاض الشخصية ، أسهل تركيب تحت الجسم.
عزم دوران عالي وقدرة تحميل لحمولات أثقل
مع التصميم الرأسي وعلبة التروس المدمجة ، يمكنك الحصول على عجلة قيادة يمكنها التعامل مع الأحمال الكبيرة نسبيًا والجر العالي ، وهو أمر مفيد لمنصات مناولة المواد ذات الحمولات الثقيلة أو القصور الذاتي العالي (e. ز. ، محركات البليت ، AGVs الثقيلة).
مادة إطارات متينة ووحدة عجلات متكاملة
توفر إطارات البولي يوريثان أو المطاط قبضة جيدة ومتانة (مقاومة للارتداء ، انخفاض الضوضاء ، امتصاص الصدمات). الوحدة المتكاملة تقلل من عدد المكونات منفصلة ، تبسط الشراء والتركيب والصيانة.
دمج مبسط/عدد الأجزاء المنخفضة
نظرًا لأن عجلة علبة تروس المحرك تأتي كوحدة عجلة قيادة واحدة ، يصبح تصميم نظامك أكثر بساطة-لا تحتاج إلى محرك منفصل ، أو اقتران ، أو علبة تروس ، أو دعامة تثبيت. هذا يمكن أن يقلل من وقت الهندسة وخطر عدم التوافق.
انخفاض ارتفاع الشاسيه/تحسين التخليص
مع التركيب الرأسي ، يمكنك تحرير مساحة جانبية ، مما يتيح تغليفًا أكثر إحكامًا أو ارتفاعًا أقل على منصة هاتفك المحمول ، والتي يمكن أن تكون حرجة في البيئات ذات الارتفاع المحدود (تحت الرفوف ، الناقلات ، إلخ).
أداء قابل للتخصيص ليتناسب مع طلبك
حقيقة أن السلسلة تسمح بنسب تروس اختيارية ، وأنواع المحركات ، وما إلى ذلك يعني أنه يمكنك تخصيص سرعة العجلة/عزم الدوران إلى الحمولة المطلوبة ، وظروف الأرضية ، وسرعة السفر ، دورة العمل.
متانة هيكلية أفضل
غالبًا ما يعني البناء المتكامل (عجلة علبة تروس المحرك) مشاكل محاذاة أقل ، وفشل توصيل أقل ، وموثوقية نظام أفضل بشكل عام. عند تصميمها لـ AGVs ، غالبًا ما تخضع هذه الوحدات لاختبارات صارمة وتصميم دورة الحياة.
إمكانية تقليل الاهتزاز/الضوضاء
في عجلات القيادة العمودية (خاصة تلك التي بها ناقل حركة شطبة) ، يمكن للتصميم المدمج ومسار التحميل الفعال تقليل الضوضاء والاهتزاز مقارنة مع الأجهزة القديمة التي تعمل بالحزام/السلسلة.
