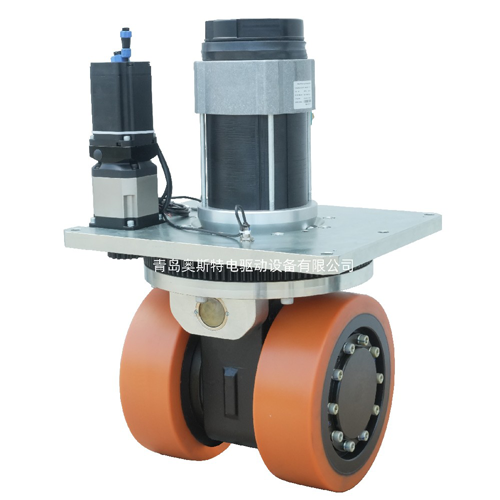

تم تصميمه خصيصًا للمركبات الموجهة الآلية على طراز الرافعة الشوكية ، يتميز الهيكل التفاضلي الميكانيكي بمقاومة توجيه صغيرة. تجمع سلسلة HL300 بين محركات محرك تيار متردد عالية العزم ومحركات توجيه التشفير المطلقة لتوفير قدرة مناورة لا مثيل لها في المساحات الضيقة.
| معلمة الأداء الرئيسية | |||
| نموذج | HL300-AC2500-48-33-SL | HL300-AC3000-48-74-SL | |
| مؤشر برفومنس | المعلَمة | المعلَمة | |
| محرك السفر | نوع المحرك | محرك حث التيار المتردد | محرك سيرفو متزامن مغناطيسي دائم |
| قوة المحرك كيلو واط | 2.5 | 3 | |
| الجهد الخامس | 48 | 48 | |
| تصنيف التيار أ | 65 | 72 | |
| عزم الدوران المقنن نانومتر | 7.1 | 9.55 | |
| السرعة المقدرة r/min | 3352 | 3000 | |
| نوع الطلب | - | مشفر تدريجي | |
| علبة التروس | نوع المخفض | تخفيض السرعة الثانوية | تخفيض السرعة الثانوية |
| نسبة المخفض | 33.07 | 74 | |
| فرامل | عزم دوران الفرامل نانومتر | 25 | 16.5 |
| الجهد المقنن | DC24 | DC24 | |
| عجلة | مادة قلابة | البولي يوريثيرين/المطاط | البولي يوريثيرين/المطاط |
| حجم العجلة | Φ300x100 | Φ300x100 | |
| جزء التوجيه | نوع المحرك | محرك سيرفو متزامن دائم المغناطيس | محرك سيرفو متزامن دائم المغناطيس |
| قوة المحرك كيلو واط | 1 | 1 | |
| الجهد الخامس | 48 | 48 | |
| تصنيف التيار أ | 26.7 | 26.7 | |
| عزم الدوران المقنن نانومتر | 3.18 | 3.18 | |
| السرعة المقدرة r/min | 3000 | 3000 | |
| نوع المخفض | تخفيض السرعة الثانوية | تخفيض تروس كوكبي ثانوي | |
| نسبة التخفيض | رباعي: 1 | رباعي: 1 | |
| نوع الطلب | مغلف كرمنتال/التشفير المطلق | مغلف كرمنتال/التشفير المطلق | |
| أخرى | زاوية الحد من التوجيه | ± أو ° | ± أو ° |
| سرعة السفر م/دقيقة | 0-96 | 0-40 | |
| الجر تصنيفا ن | 1410 | 4240 | |
| تحمل القدرة كجم | 4000 | 4000 | |
| الوزن الصافي كجم | 170 | 180 | |
| تستخدم للروبوتات المتنقلة (AGV) ، مكدفات البليت ، شاحنات البليت ، كاسحات ، شاحنات العمل الجوية ، إلخ. | |||
نظام ثنائي المحرك
محرك السفر:-3 كيلو وات تحريض تيار متردد/خيارات PMSM (48 فولت)
محرك التوجيه: مؤازرة 1 كيلو وات مع تقليل 1 ترس
التحكم الذكي جاهز
يدعم CANopen ، Modbus ، EtherCAT والتحكم في النبض
نطاق التوجيه ± ← ° من أجل المرونة في الاتجاه الكامل
أداء الخدمة الشاقة
سعة تحميل ليفي
صيانة الأمثل
تصميم سريع الانفصال (φ300 ×!! عجلة
أسنان تروس صلبة للدقة والمتانة
خيارات علبة تروس مزدوجة: 1 أو 74:1 نسبة تخفيض
إطارات من البولي يوريثين/المطاط لظروف أرضية متنوعة
فرامل كهرومغناطيسية 24 فولت (800-25 نانومتر عزم الدوران)
مصممة لمطالب مناولة المواد-من المستودعات إلى الموانئ.
موثوقية مثبتة-تقنية علبة التروس الناضجة مع معدلات فشل منخفضة
تصميم ركض رائع-انخفاض توليد الحرارة أثناء التشغيل
أسطح تروس أرضية هندسية دقيقة للتحكم السلس
حل التوجيه الرأسي لتطبيقات AGV للخدمة الشاقة.
اتصل بنا للحصول على حل نظام القيادة الخاص بك AGV.
